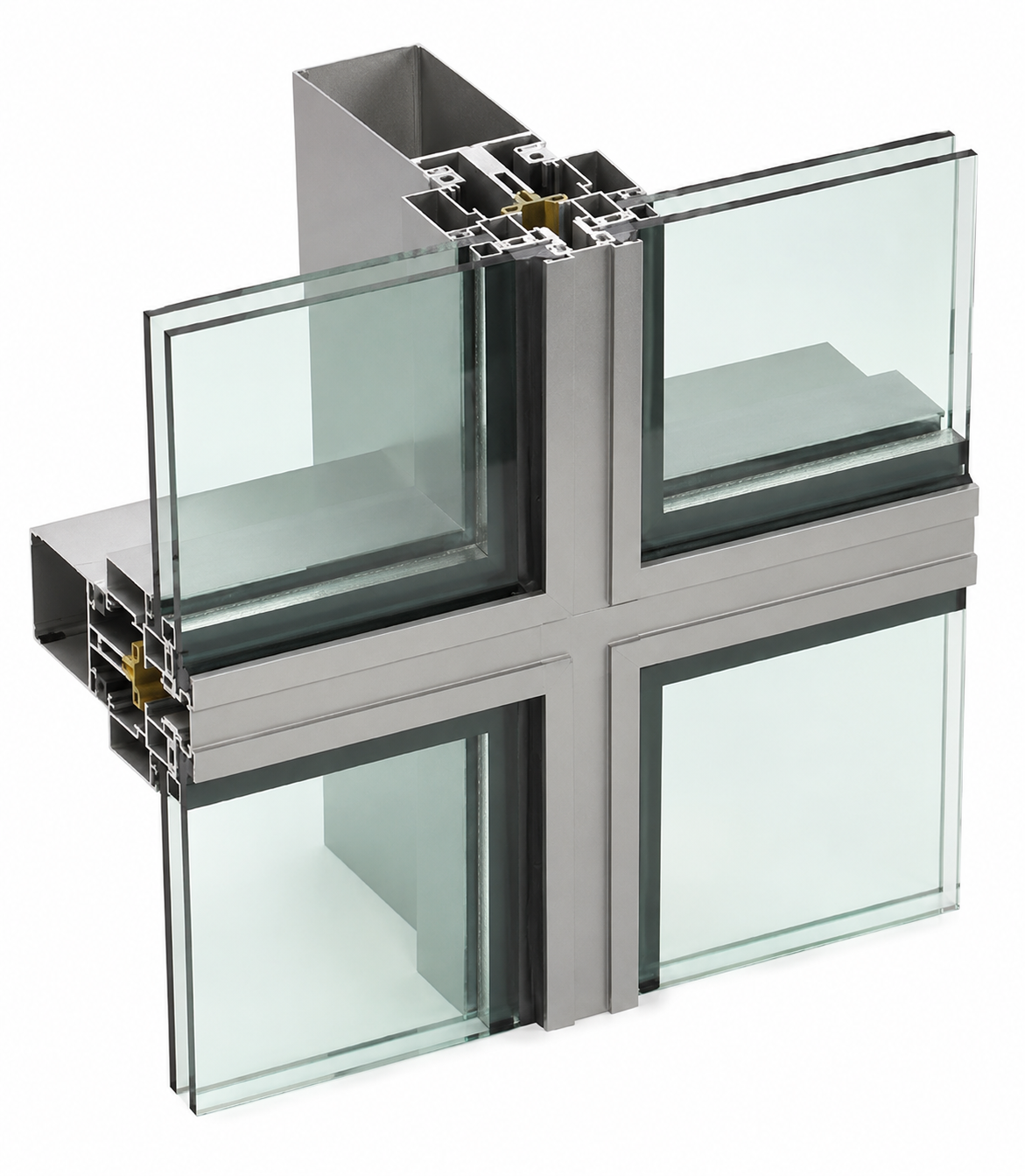

سیستم کرتین وال فول فریملس
سیستم کرتین وال فول فریملس یکی از روشهای اجرای خانواده Stick Curtain Wall است که در آن هدف، ایجاد سطح شیشهای یکپارچه با حداقل نمایش اجزای آلومینیومی در نمای خارجی ساختمان است. در این سیستم شبکه اصلی نما همچنان از لاملهای عمودی و افقی تشکیل میشود، اما نحوه نگهداری و تثبیت شیشه بهگونهای طراحی میشود که کپهای خارجی سیستم Face Cap در سطح نما دیده نشوند.
گروه مهندسی راسا خدمات مهندسی، طراحی، تأمین، ساخت و اجرای این سیستم را بر اساس نقشههای معماری، ابعاد مدولها، مشخصات شیشه و الزامات فنی هر پروژه ارائه میکند.
ساختار اجرایی فول فریملس
در این روش، مولیونها و ترنسمهای آلومینیومی شبکه اصلی کرتین وال را تشکیل میدهند و انتقال بارهای وارد بر نما از طریق این شبکه به سازه ساختمان انجام میشود.
جزئیات تثبیت شیشه در بخش خارجی به شکلی طراحی میشود که خطوط آلومینیومی نمایان به حداقل برسند و سطح شیشهای پیوستهتری ایجاد شود. طراحی اتصالات، انتخاب مقاطع و کنترل دقیق ابعاد شیشه و مدولها در عملکرد صحیح این سیستم اهمیت زیادی دارد.
نقش U-Channel در سیستم فول فریملس
در برخی دیتیلهای اجرایی سیستم کرتین وال فول فریملس از U-Channel و اجزای مخصوص تثبیت شیشه استفاده میشود. U-Channel در این ساختار یک روش یا دیتیل اجرایی داخل خانواده فول فریملس است و در معماری سیستمهای راسا بهعنوان یک سیستم مستقل در نظر گرفته نمیشود.
نوع U-Channel، نحوه اتصال آن و هماهنگی آن با شیشه، پروفیلها و سایر اجزای سیستم باید بر اساس دیتیل مهندسی پروژه تعیین شود.
اجزای اصلی سیستم
اجزای مورد استفاده میتواند شامل پروفیلهای آلومینیومی مولیون و ترنسم، قطعات اتصال، لاستیکهای EPDM، اجزای نگهدارنده شیشه، U-Channel در دیتیلهای مرتبط، شیشههای دوجداره یا چندجداره و سایر متعلقات اجرایی باشد.
انتخاب مقاطع و اتصالات باید با توجه به ارتفاع ساختمان، ابعاد دهانه، بار باد، وزن شیشه و الزامات معماری انجام شود.
تفاوت با Face Cap و Semi Frameless
در سیستم Face Cap، کپهای آلومینیومی در سطح خارجی نما دیده میشوند و خطوط مشخصی روی شبکه کرتین وال ایجاد میکنند.
در Semi Frameless بخشی از این حضور بصری کاهش پیدا میکند و نمای شیشهای ظریفتری شکل میگیرد.
در Fully Frameless هدف، حذف حداکثری اجزای نمایان از سطح خارجی و دستیابی به یک ظاهر شیشهای یکپارچهتر است. انتخاب میان این سه روش باید بر اساس طراحی معماری، جزئیات اجرایی، ابعاد شیشه و شرایط فنی پروژه انجام شود.
طراحی و مهندسی سیستم فول فریملس
طراحی این سیستم شامل بررسی نقشههای معماری، مدولبندی نما، انتخاب مقاطع، کنترل بارهای وارده، طراحی اتصالات، بررسی مشخصات شیشه و هماهنگی اجزای نگهدارنده است.
راسا پیش از تولید و اجرا، جزئیات سیستم را بر اساس شرایط واقعی پروژه بررسی میکند تا مقاطع آلومینیومی، شیشه، لاستیکها و اتصالات بهصورت یک مجموعه هماهنگ طراحی شوند.
برای مطالعه بیشتر درباره اصول طراحی پوسته ساختمان، این مرجع فنی را ببینید.
تأمین، ساخت و اجرای سیستم کرتین وال فول فریملس
پس از نهاییشدن طراحی مهندسی سیستم فول فریملس، مقاطع آلومینیومی، U-Channel، لاستیکهای EPDM، شیشه و سایر متعلقات اتصال بر اساس نقشههای اجرایی پروژه آماده میشوند. برش و ماشینکاری دقیق پروفیلها، کنترل تراز شبکه مولیون و ترنسم، جانمایی صحیح اجزای نگهدارنده شیشه و اجرای دقیق آببندی از مراحل اصلی اجرای این سیستم هستند.
راسا خدمات EPC سیستم کرتین وال فول فریملس را از مرحله مهندسی و تهیه جزئیات فنی تا تأمین، ساخت و اجرای نهایی پروژه ارائه میکند.
