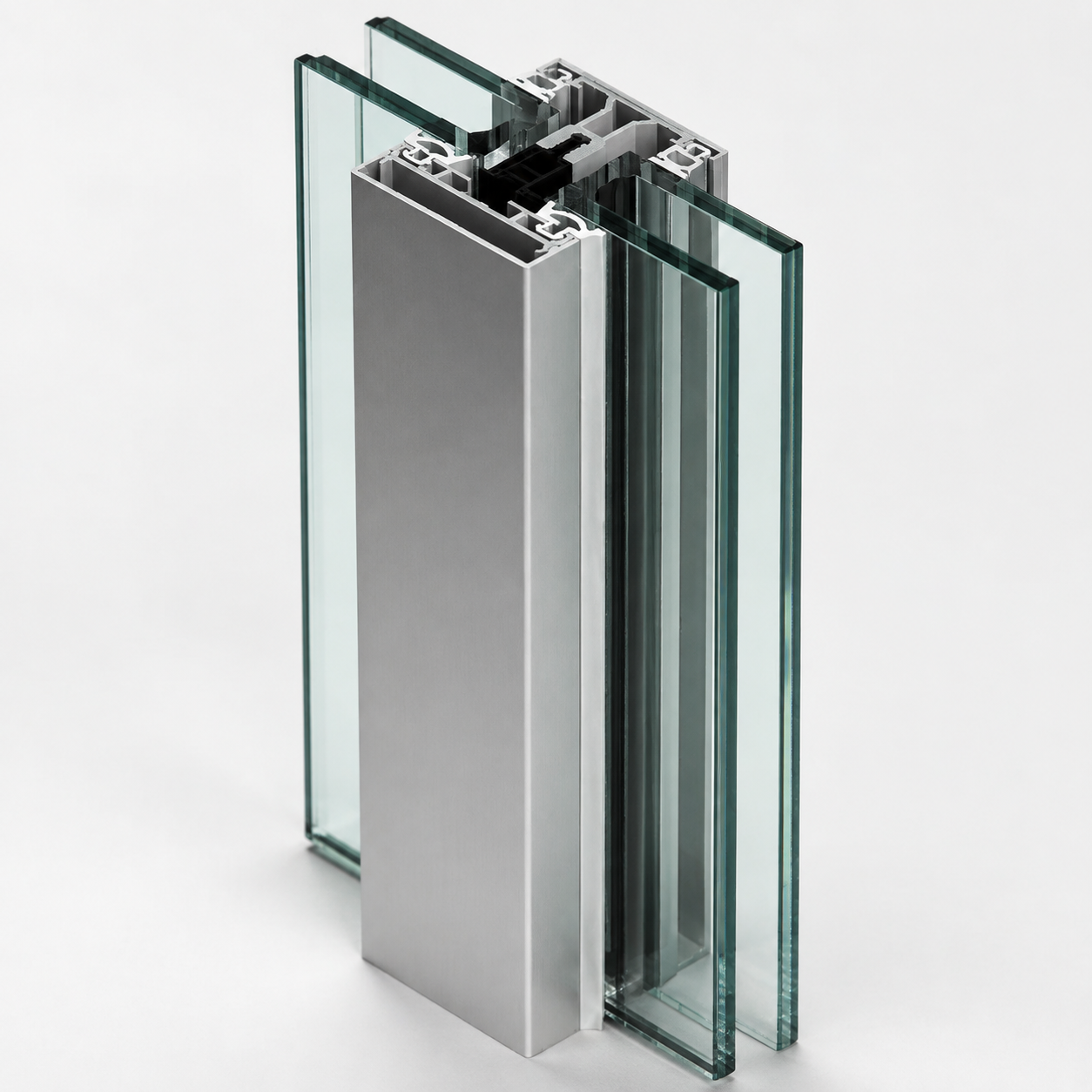

سیستم کرتین وال Add-On
سیستم کرتین وال Add-On یکی از روشهای اجرای نمای شیشهای است که در آن اجزای آلومینیومی نگهدارنده شیشه بر روی یک سازه زیرینِ از پیش طراحیشده نصب میشوند. در این سیستم، زیرسازه میتواند بر اساس شرایط پروژه و دهانههای مورد نیاز طراحی شود و مجموعه پروفیلها، لاستیکها و قطعات اتصال کرتین وال روی آن قرار گیرد.
گروه مهندسی راسا خدمات طراحی، مهندسی، تأمین، ساخت و اجرای سیستم Add-On را متناسب با نقشههای معماری، نوع سازه، ابعاد مدولهای شیشه و الزامات فنی هر پروژه ارائه میکند.
ساختار اجرایی سیستم Add-On
در این روش، ابتدا سازه اصلی یا زیرسازه نگهدارنده نما بر اساس بارهای وارد بر ساختمان و ابعاد دهانهها طراحی میشود. سپس پروفیلها و قطعات آلومینیومی مخصوص سیستم Add-On روی این ساختار نصب شده و بستر لازم برای قرارگیری شیشه و اجرای آببندی ایجاد میشود.
هماهنگی دقیق میان سازه نگهدارنده، پروفیلهای آلومینیومی، شیشه، اتصالات و لاستیکها نقش مستقیم در عملکرد نهایی نما دارد. به همین دلیل طراحی این سیستم باید بر اساس شرایط واقعی پروژه انجام شود و انتخاب اجزا صرفاً بر مبنای ابعاد ظاهری مقاطع توصیه نمیشود.
اجزای اصلی سیستم
اجزای مورد استفاده در سیستم کرتین وال Add-On میتواند شامل پروفیلهای آلومینیومی تخصصی، قطعات اتصال، براکتها، لاستیکهای EPDM، اجزای نگهدارنده و تثبیت شیشه، شیشههای دوجداره یا چندجداره و سایر متعلقات اجرایی باشد.
نوع و ابعاد هر یک از این اجزا بر اساس دهانهها، ارتفاع ساختمان، بار باد، وزن شیشه، مشخصات سازه زیرین و جزئیات معماری پروژه تعیین میشود.
تفاوت Add-On با سیستم Stick
در سیستم Stick Curtain Wall، شبکه مولیون و ترنسم آلومینیومی ساختار اصلی نگهدارنده نمای شیشهای را تشکیل میدهد. در مقابل، در سیستم Add-On بخش آلومینیومی کرتین وال بر روی یک ساختار نگهدارنده مستقل و از پیش طراحیشده نصب میشود.
به همین دلیل انتخاب میان Stick و Add-On باید با توجه به طراحی معماری، نوع سازه، ابعاد دهانهها، محدودیتهای اجرایی و مشخصات فنی پروژه انجام شود.
طراحی و مهندسی سیستم کرتین وال Add-On
فرآیند مهندسی شامل بررسی نقشههای معماری و سازه، تعیین مدولبندی، کنترل بارهای وارد بر نما، انتخاب مقاطع، طراحی اتصالات، بررسی مشخصات شیشه و هماهنگی جزئیات آببندی است.
راسا پیش از تولید و اجرا، مجموعه اجزای سیستم را از نظر سازگاری با زیرسازه و شرایط پروژه بررسی میکند تا پروفیلها، قطعات اتصال، شیشه و لاستیکها بهصورت یک سیستم هماهنگ عمل کنند.
برای آشنایی با سایر روشهای اجرای کرتین وال، صفحه «[نمای کرتین وال]» را نیز مشاهده کنید.
تأمین، ساخت و اجرای Add-On
پس از نهاییشدن طراحی، فرآیند تولید و تأمین مقاطع و متعلقات، آمادهسازی قطعات، نصب زیرسازه، مونتاژ اجزای آلومینیومی، نصب شیشه و اجرای آببندی انجام میشود.
کنترل تراز زیرسازه، موقعیت اتصالات، دقت نصب پروفیلها و کیفیت آببندی از مراحل مهم اجرای این سیستم هستند.
گروه مهندسی راسا خدمات EPC این سیستم را از مرحله طراحی و مهندسی تا تأمین، ساخت، نصب و تحویل نهایی پروژه ارائه میکند.
برای دریافت مشاوره فنی و استعلام اجرای این سیستم، از طریق [واتساپ راسا] با ما در ارتباط باشید.
