نمای کرتین وال چیست؟
نمای کرتین وال (curtain wall)، که در انگلیسی به معنای دیوار پردهای است، از مدرنترین نماهای ساختمانی به حساب میآید. برای نصب این نمای شیشهای از فریمهای آلومینیومی به نام لامل استفاده میشود. بعد از نصب این فریمها، شیشه بین آنها نصب میشود و فضای بین لاملها را پر میکند.
اجزای اصلی سیستم کرتین وال

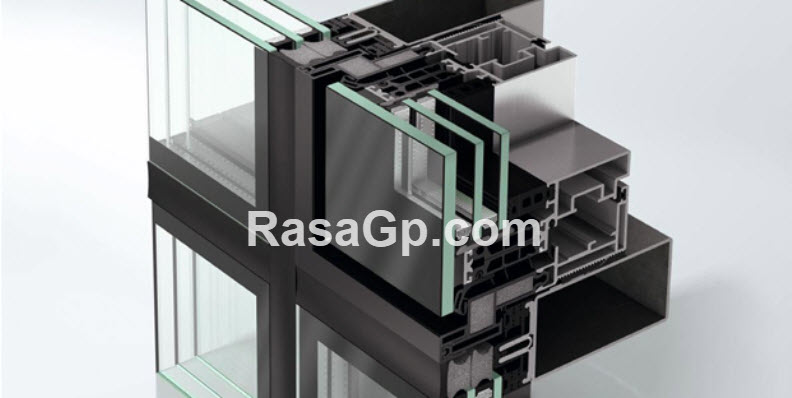

سیستم کرتین وال از مجموعهای از مقاطع آلومینیومی، شیشه، قطعات اتصال و اجزای آببندی تشکیل میشود که باید بهصورت هماهنگ طراحی و اجرا شوند. مهمترین اجزای این سیستم عبارتاند از:
- مولیون (Mullion) — پروفیلهای عمودی اصلی برای انتقال بارهای نما به سازه ساختمان
- ترنسم (Transom) — پروفیلهای افقی متصل به مولیونها برای تشکیل شبکه کرتین وال
- شیشه — شامل شیشههای دوجداره، لمینیت یا سایر ترکیبات متناسب با طراحی و الزامات پروژه
- پرشرپلیت و کپ آلومینیومی — در سیستمهای مرتبط برای تثبیت شیشه و تکمیل نمای خارجی
- لاستیکهای EPDM — برای آببندی، هوابندی و ایجاد اتصال مناسب میان شیشه و پروفیل
- براکتها و قطعات اتصال — برای اتصال شبکه کرتین وال به سازه اصلی ساختمان
- پیچها و متعلقات نصب — شامل اتصالات مکانیکی مورد نیاز برای مونتاژ و تثبیت اجزای سیستم
- درزگیرها و متعلقات آببندی — برای کنترل نفوذ آب و هوا و تکمیل جزئیات اجرایی نما
نوع و آرایش این اجزا بر اساس سیستم مورد استفاده، از جمله Face Cap، Semi Frameless، Fully Frameless و Add-On، شرایط سازهای و مشخصات فنی هر پروژه تعیین میشود.
مزایا و کاربردهای سیستم
سیستم کرتین وال به دلیل وزن مناسب، امکان طراحی مدولار، قابلیت استفاده از شیشههای متنوع و هماهنگی با معماری مدرن، در پروژههای اداری، تجاری، هتلها، ساختمانهای بلندمرتبه و مجموعههای شاخص معماری مورد استفاده قرار میگیرد.
مهمترین مزایای این سیستم عبارتاند از:
- کاهش بار مرده نما نسبت به بسیاری از سیستمهای سنتی
- امکان اجرای دهانهها و سطوح شیشهای گسترده
- قابلیت طراحی و مدولبندی متناسب با معماری پروژه
- امکان کنترل آببندی و هوابندی با طراحی صحیح لاستیکها و اتصالات
- امکان استفاده از انواع شیشههای دوجداره، لمینیت و شیشههای کنترلکننده انرژی
- قابلیت هماهنگی با سیستمهای مختلف اجرایی شامل Face Cap، Semi Frameless، Fully Frameless و Add-On
- امکان تولید صنعتی و کنترل دقیقتر قطعات و مقاطع پیش از نصب
- قابلیت تعمیر، تعویض و نگهداری اجزای نما در صورت طراحی و اجرای صحیح
عملکرد نهایی کرتین وال به انتخاب درست سیستم، طراحی مهندسی مقاطع، مشخصات شیشه، اتصالات، آببندی و کیفیت اجرا بستگی دارد؛ بنابراین مزایای این سیستم زمانی بهطور کامل حاصل میشود که اجزای نما بهصورت یک مجموعه هماهنگ طراحی و اجرا شوند.
مشخصات فنی سیستم
مشخصات فنی سیستم کرتین وال بر اساس نوع سیستم، ابعاد دهانهها، ارتفاع ساختمان، بار باد، مشخصات شیشه و شرایط سازه تعیین میشود. انتخاب مقاطع آلومینیومی، ضخامت و هندسه لاملها، نوع اتصالات و جزئیات آببندی باید بر اساس محاسبات مهندسی و نقشههای اجرایی پروژه انجام شود.
در طراحی این سیستم، مواردی مانند مولیون و ترنسم، نوع شیشه، لاستیکهای EPDM، براکتها، اتصالات، پرشرپلیت و درپوشها بهصورت یک مجموعه هماهنگ بررسی میشوند. عملکرد نهایی نما از نظر انتقال بار، آببندی، هوابندی و پایداری به هماهنگی صحیح این اجزا وابسته است.
مشخصات هر پروژه میتواند متناسب با سیستمهای Face Cap، Semi Frameless، Fully Frameless و Add-On متفاوت باشد؛ به همین دلیل انتخاب مقاطع و قطعات باید بر اساس شرایط واقعی پروژه انجام شود.
برای مطالعه الزامات و مشخصات فنی سیستمهای کرتین وال آلومینیومی میتوانید به مرجع فنی WBDG درباره کرتین وال آلومینیومی مراجعه کنید.
انواع سیستمهای کرتین وال راسا
سیستمهای کرتین وال مورد استفاده در راسا در دو خانواده اصلی دستهبندی میشوند:
1. سیستم Stick Curtain Wall
در این روش، شبکه اصلی نما از مولیونها و ترنسمهای آلومینیومی تشکیل میشود و بر اساس نحوه تثبیت و نمایش شیشه، سه روش اجرایی اصلی دارد:
- Face Cap
- Semi Frameless
- Fully Frameless
هر یک از این سه روش دارای جزئیات اجرایی و ظاهری متفاوتی هستند، اما در یک خانواده مشترک Stick قرار میگیرند.
2. سیستم Add-On Curtain Wall
در سیستم Add-On، مجموعه پروفیلها و اجزای کرتین وال بر روی یک زیرسازه از پیش طراحیشده نصب میشوند. تفاوت اصلی این سیستم با Stick در ساختار نگهدارنده و برخی مقاطع اختصاصی مورد استفاده در آن است.
انتخاب میان این سیستمها باید بر اساس طراحی معماری، نوع سازه، ابعاد دهانهها، مشخصات شیشه و شرایط اجرایی هر پروژه انجام شود.
سیستمهای سمی فریملس و فول فریملس
در سیستمهای Semi Frameless و Fully Frameless هدف کاهش نمایش اجزای آلومینیومی در سطح خارجی نما و ایجاد ظاهر شیشهای یکپارچهتر است. تفاوت این دو روش در نحوه تثبیت شیشه، میزان نمایش پروفیلها و جزئیات اجرایی سیستم است.
در Semi Frameless بخشی از اجزای نگهدارنده در نمای خارجی قابل مشاهده است، در حالی که در Fully Frameless حضور بصری این اجزا به حداقل میرسد. انتخاب میان این دو سیستم باید بر اساس طراحی معماری، ابعاد شیشه، شرایط سازه، آببندی و جزئیات فنی پروژه انجام شود.
برای بررسی دقیقتر، جزئیات هر سیستم در صفحات تخصصی Semi Frameless و Fully Frameless ارائه شده است.
نمای کرتین وال از نظر فنی
سیستم کرتین وال یک پوسته غیرسازهای ساختمان است که بارهای ناشی از وزن اجزای نما، فشار و مکش باد و سایر بارهای وارد بر پوسته را از طریق مولیونها، ترنسمها، براکتها و اتصالات به سازه اصلی منتقل میکند. طراحی صحیح مسیر انتقال بار یکی از مهمترین الزامات فنی این سیستم است.
در عملکرد فنی کرتین وال، عواملی مانند انتخاب مقاطع آلومینیومی، نوع و ضخامت شیشه، طراحی براکتها و اتصالات، کنترل خیز مقاطع، آببندی و هوابندی، انبساط و انقباض حرارتی و نحوه اتصال به سازه باید بهصورت هماهنگ بررسی شوند.
ابعاد دهانهها، ارتفاع ساختمان، شرایط باد، وزن شیشه و نوع سیستم اجرایی بر انتخاب مقاطع و جزئیات اتصال تأثیر مستقیم دارند. به همین دلیل طراحی و اجرای کرتین وال باید بر اساس محاسبات مهندسی، نقشههای اجرایی و مشخصات واقعی هر پروژه انجام شود.
ویژگیهای فنی و معماری
سیستم کرتین وال به دلیل ساختار مدولار و امکان طراحی متنوع، در پروژههای معماری مدرن کاربرد گستردهای دارد. این سیستم میتواند متناسب با طراحی نما، ابعاد دهانهها، نوع شیشه و شرایط سازهای هر پروژه تنظیم شود.
مهمترین ویژگیهای فنی و معماری آن عبارتاند از:
- انعطافپذیری در طراحی نما و امکان ایجاد مدولهای متنوع شیشهای
- هماهنگی با انواع شیشههای معماری شامل دوجداره، لمینیت و شیشههای کنترلکننده انرژی
- امکان طراحی مقاطع متناسب با بارگذاری پروژه و شرایط سازهای
- قابلیت کنترل آببندی و هوابندی با انتخاب صحیح لاستیکها، اتصالات و دیتیلهای اجرایی
- امکان استفاده از سیستمهای مختلف اجرایی شامل Face Cap، Semi Frameless، Fully Frameless و Add-On
- قابلیت ترکیب با سایر متریالهای نما در طراحیهای معماری ترکیبی
- امکان تعمیر، تعویض و نگهداری اجزای نما در صورت طراحی و اجرای اصولی
- قابلیت اجرای نماهای شیشهای با ابعاد و فرمهای متنوع متناسب با معماری پروژه
عملکرد واقعی این ویژگیها به کیفیت طراحی، انتخاب مقاطع و شیشه، نحوه اتصال به سازه و اجرای صحیح آببندی و نصب وابسته است.
رویکرد معماری در طراحی نما
طراحی نمای کرتین وال فقط به انتخاب شیشه یا شکل ظاهری نما محدود نمیشود؛ بلکه باید میان معماری، مدولبندی، ابعاد شیشه، مقاطع آلومینیومی و جزئیات اتصال هماهنگی کامل وجود داشته باشد. این هماهنگی امکان ایجاد نماهای شیشهای یکپارچه، منظم و متناسب با زبان معماری پروژه را فراهم میکند.
در پروژههای مختلف میتوان با انتخاب سیستم مناسب از میان Face Cap، Semi Frameless، Fully Frameless و Add-On، میزان نمایش پروفیلهای آلومینیومی، خطوط افقی و عمودی نما و نحوه اتصال شیشه را کنترل کرد. نوع شیشه، رنگ و پوشش آن نیز باید همزمان با الزامات معماری و عملکرد فنی نما انتخاب شود.
راهنمای انتخاب، تأمین و اجرای سیستم کرتین وال
انتخاب و تأمین سیستم کرتین وال باید بر اساس نوع پروژه، طراحی معماری، مشخصات سازه، ابعاد دهانهها، نوع شیشه و شرایط اجرایی انجام شود. پیش از خرید یا سفارش مقاطع و متعلقات، لازم است سیستم مناسب مشخص شده و نقشهها و جزئیات فنی پروژه بررسی شوند.
فرآیند پیشنهادی برای انتخاب و تأمین سیستم شامل این مراحل است:
- بررسی نقشههای معماری و سازه
- انتخاب نوع سیستم کرتین وال متناسب با پروژه
- تعیین ابعاد مدولها و مشخصات شیشه
- انتخاب مقاطع آلومینیومی و اتصالات مناسب
- بررسی لاستیکها، براکتها و جزئیات آببندی
- تهیه لیست متریال و برآورد مقادیر مورد نیاز
- تولید یا تأمین مقاطع و قطعات بر اساس نقشههای اجرایی
- کنترل کیفیت قطعات پیش از ارسال و نصب
گروه مهندسی راسا امکان بررسی مشخصات فنی پروژه، انتخاب سیستم مناسب و تأمین مقاطع، شیشه و متعلقات مورد نیاز کرتین وال را متناسب با شرایط هر پروژه فراهم میکند.

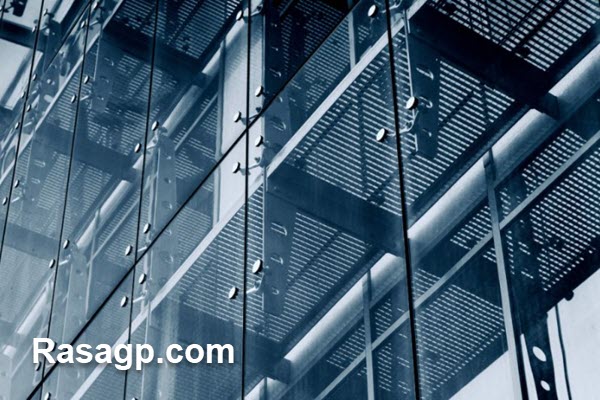

خدمات مهندسی و اجرای کرتین وال توسط راسا
گروه مهندسی راسا خدمات طراحی، مهندسی، تأمین، ساخت و اجرای سیستمهای کرتین وال را بهصورت یکپارچه و متناسب با شرایط هر پروژه ارائه میکند. این خدمات شامل بررسی نقشههای معماری و سازه، انتخاب سیستم مناسب، طراحی و کنترل مقاطع آلومینیومی، تعیین مشخصات شیشه و اتصالات، تهیه نقشههای اجرایی، تأمین متریال و اجرای نهایی نما است. اجرای صحیح کرتین وال نیازمند هماهنگی دقیق میان طراحی، تولید و نصب است تا عملکرد سازهای، آببندی، هوابندی و کیفیت نهایی نما تأمین شود.
روشهای ساخت و اجرای سیستم کرتین وال
روش اجرای کرتین وال در راسا بر اساس نوع سیستم و جزئیات فنی پروژه انتخاب میشود. ساختار اصلی فعالیت راسا در دو خانواده Stick Curtain Wall و Add-On Curtain Wall تعریف شده است.
1. Stick Curtain Wall
در سیستم استیک، شبکه اصلی نما از مولیونها و ترنسمهای آلومینیومی تشکیل میشود و بر اساس نحوه تثبیت و نمایش شیشه، سه روش اجرایی دارد:
هر یک از این روشها از نظر جزئیات نگهداری شیشه، میزان نمایش پروفیلها و نحوه اجرای نمای خارجی تفاوت دارند.
2. Add-On Curtain Wall
در سیستم Add-On، پروفیلها و اجزای کرتین وال روی یک زیرسازه از پیش طراحیشده نصب میشوند. تفاوت اصلی این روش با سیستم Stick در ساختار نگهدارنده و مقاطع اختصاصی مورد استفاده است.
انتخاب روش اجرا باید بر اساس طراحی معماری، نوع سازه، ابعاد دهانهها، مشخصات شیشه، بارهای وارده و شرایط اجرایی پروژه انجام شود.

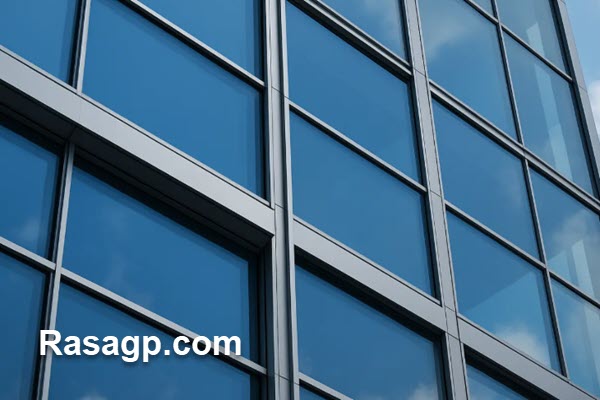

عوامل مؤثر بر قیمت طراحی و اجرای کرتین وال
قیمت طراحی، تأمین و اجرای نمای کرتین وال عدد ثابتی نیست و بر اساس مشخصات فنی و شرایط هر پروژه تعیین میشود. نوع سیستم اجرایی، ابعاد دهانهها، ارتفاع ساختمان، مشخصات شیشه، وزن و نوع مقاطع آلومینیومی، جزئیات اتصالات و آببندی و همچنین شرایط نصب از عوامل اصلی مؤثر بر هزینه نهایی هستند.
در سیستمهای Face Cap، Semi Frameless، Fully Frameless و Add-On نوع مقاطع، مقدار متریال و جزئیات اجرایی میتواند متفاوت باشد؛ بنابراین برای ارائه قیمت دقیق، ابتدا نقشههای معماری و سازه، متراژ نما و مشخصات فنی پروژه بررسی میشود.
گروه مهندسی راسا پس از بررسی اطلاعات پروژه، امکان ارائه پیشنهاد فنی و مالی متناسب با سیستم انتخابشده و محدوده خدمات مورد نیاز را فراهم میکند
محاسبه متریال و برآورد هزینه
محاسبه متریال و برآورد هزینه نمای کرتین وال باید بر اساس نقشههای معماری و اجرایی، متراژ نما، ابعاد مدولها، نوع سیستم، مشخصات شیشه و مقاطع آلومینیومی انجام شود. مقدار مولیون، ترنسم، براکت، لاستیک، اتصالات و سایر متعلقات مورد نیاز هر پروژه از روی نقشهها و جزئیات اجرایی استخراج میشود.
در سیستمهای Face Cap، Semi Frameless، Fully Frameless و Add-On مقدار و نوع متریال میتواند متفاوت باشد؛ بنابراین برآورد دقیق هزینه بدون بررسی مشخصات فنی پروژه قابل اتکا نیست.
گروه مهندسی راسا امکان تهیه لیست متریال، برآورد مقادیر و ارائه پیشنهاد فنی و مالی متناسب با سیستم انتخابشده و محدوده خدمات پروژه را فراهم میکند.
جمعبندی و خدمات راسا
انتخاب و اجرای صحیح سیستم کرتین وال نیازمند هماهنگی میان طراحی معماری، محاسبات فنی، مقاطع آلومینیومی، شیشه، اتصالات و جزئیات آببندی است.
گروه مهندسی راسا خدمات طراحی، مهندسی، تأمین، ساخت و اجرای کرتین وال را در سیستمهای فیس کپ، سمی فریملس، فول فریملس و Add-On متناسب با شرایط هر پروژه ارائه میکند.
بررسی نقشهها، مشخصات فنی، نوع شیشه، شرایط سازه و جزئیات اجرایی پیش از تولید و نصب، مبنای انتخاب سیستم مناسب و ارائه پیشنهاد فنی و مالی پروژه خواهد بود.
